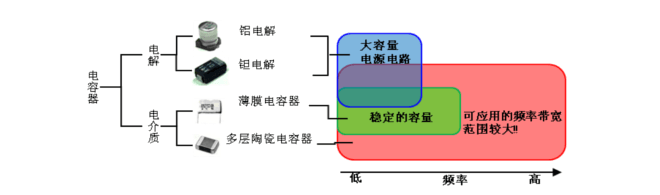

电容器的分类：电容器有着各式各样的种类，图一，电容器以生产材料可划分为陶瓷电容器、钽电解电容器、铝电解电容器等。特别是多层陶瓷电容器，体积虽小但容量大，经常被用于去藕、电源电压的平滑化、滤波等各种电路中。最近已成了提升各类电子产品的性能所不可缺少的元件。

电容器在电路中的作用及特点：

在电路中，电容器几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。

滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。一般采用大容量和电解电容或者是钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

去藕电容：并接在放大电路的电源正、负极之间，防止由于电源内阻形成的正反馈而引起的寄生振荡。

耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。

旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。

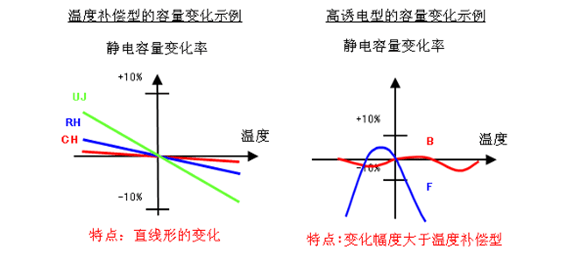

温度特性：陶瓷电容器如图2所示，可分为温度补偿型与高诱电型。由于各种温度条件下的静电容量变化情况各不相同，因此需要根据电容的特点来确定用途。

温度补偿型：温度变化所造成的静电容量变化率较小，主要用于滤波、高频电路的耦合。当线圈与电容被结合使用时，线圈的电感会随温度的上升而增加，这时则可以利用负温度系数电容器来进行修正。

高诱电型：是一种采用了介电常数较高材料的电容器，具有静电容量较高的特点。主要作为电源电路的去耦电容器或平滑电路使用。与温度补偿型电容器相比，由于温度能够造成的静电容量变化较大，因此当用于滤波器等信号电路中时需要十分注意。

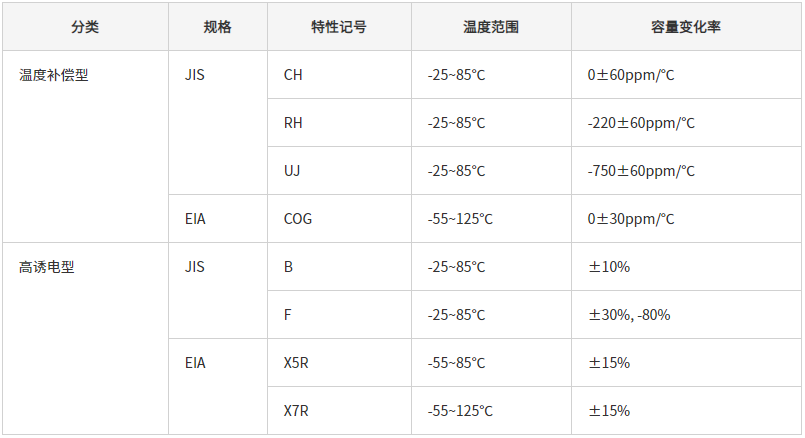

陶瓷电容器的温度特性与规格▲

特性低ESR、低ESL：多层陶瓷电容器具有良好的高频特性。与其他电容器相比，由于其具备能够减小电阻（ESR•1）残余电感（ESL•2）的构造，因此在高频条件下也能保证电容器的工作。图3、图4所示为等效电路与电感的特性。由于铝电解电容器及钽电解电容器的ESR较高，因此阻抗也就较高。但陶瓷电容器却是频率越高则阻抗越低这对于去藕来说非常有效，并能发挥高性能的滤波能力。

ESR•1：Equivalent Series Resistance（等效串联电阻）

ESL•2：Equivalent Series Inductance（等效串联电感）

电容器的等效电路▲

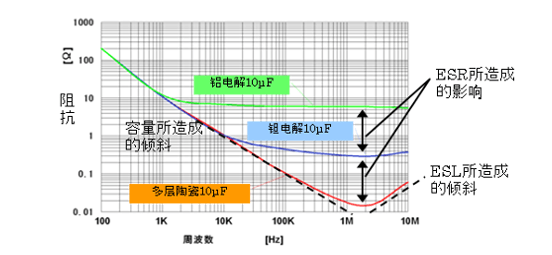

阻抗特性▲
