减小电容的ESR及ESL，可以有效的减小电源上的纹波及噪音，此外电源模块的小型化也是趋势，所以片式多层陶瓷电容MLCC越来越多地被用于输出电容。但是在使用MLCC电容是会产生一个新问题，就是它的结构构成会导致啸叫。

其中，陶瓷的强介电性会引起压电效应，叠层电容在施加交流电之后，会在叠层方向（Z轴）发生伸缩。

因为介电体的泊松比（横向变形系数）一般为 0.3，所以与叠层方向（Z轴）垂直的方向（X与Y轴），即与电路板平行的方向也会发生伸缩，结果导致电路板表面产生振动并能够听到声音。

虽然电容器以及电路板的振幅仅为 1pm～1nm，但振动声音已足够大到我们可以听见，会听到类似“叽”的声音。

泊松比是指材料在单向受拉或受压时，横向正应变与轴向正应变的绝对值的比值，也叫横向变形系数，它是反映材料横向变形的弹性常数。

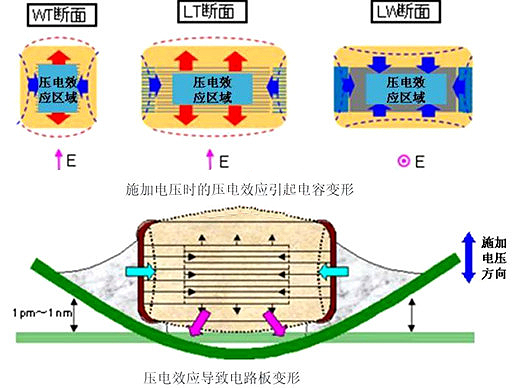

压电效应导致电路板变形

电容的啸叫实际上是电容的压电效应导致了PCB的形变。因此，抑制电容啸叫的主要措施是抑制或者抵消PCB的形变。比如，可以将引起啸叫的电容在同一面，以不同的角度摆放；或者将其在正反两面，正对着摆放；还有，可以选择带支架的电容器，当然这会增加成本。

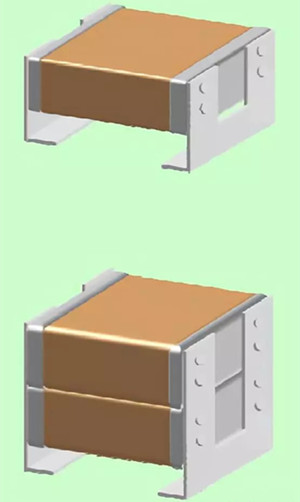

带有支架的MLCC

以上通过抑制PCB形变的方式来处理电容啸叫的问题治标不治本，尽量得从源头上处理掉引起啸叫的原因。实际上，引起电容啸叫的原因很单纯，必定是电容上被加载了人耳可以听到的交流电（频率为20HZ~20KHZ）。

要解决电容啸叫的原因，基本的分析思路可以参考以下方法：

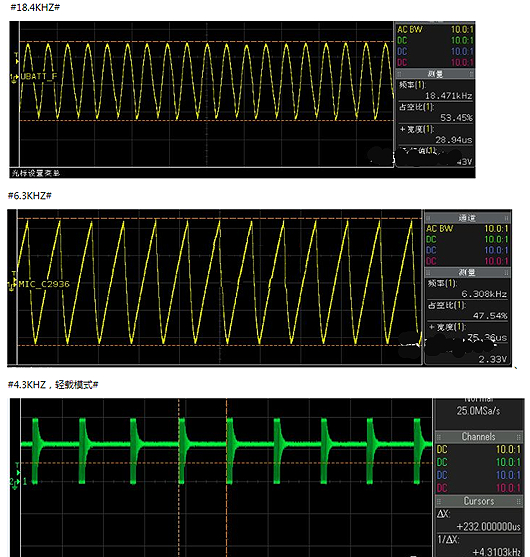

首先，用耳朵大致搜寻电容正在啸叫的那一片区域；然后，使用示波器排查可疑的电压信号。下图罗列了一些电容啸叫的信号。

其次，在轻载模式下，输出电压的纹波电压会比较大，同时流过电容的交流电的频率也比较离散，所以容易发生啸叫事件。

关于轻载模式和强制PWM模式的设置一般建议如下：

1、一级电源并且是常电模式，建议软件参与控制。在系统进入休眠之前，由软件设置芯片进入轻载模式；当系统从休眠模式被唤醒，软件需要及时地将电源设置为强制PWM模式。

2、如果是二级电源并且对轻载效率的要求不是特别严苛时，尽量全程设置为强制PWM模式。

有一些电路特别是低成本的简易电路，软件没有办法设置PWM模式，不幸又发生了电容啸叫事件，可以尝试以下几种方法：

1、更换电容的数值，甚至尝试不同厂家或者不同型号的电容；

2、安装假负载（小阻值的电阻作为假负载），这是没办法时的办法；

3、多余”的电容也会引起环路不稳定，导致啸叫，可尝试移除一些“可有可无”的电容；

4、过大的输出电容会导致相位裕量过大，这会延缓进入PWM模式的时机，尝试适当减小相位裕量。
