问题一：什么是三极管？

三极管，也叫晶体管，是一种控制电流的半导体器件。这里的“控制电流”多指放大电流信号。除了放大电流，三极管还常用作开关。

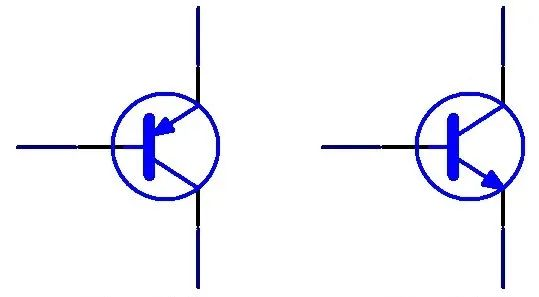

三极管图片

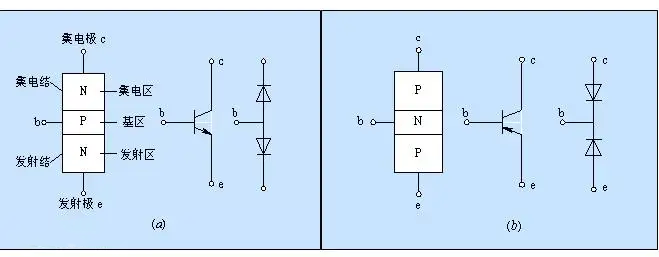

三极管结构图

问题二：三极管在电路中的作用是什么？

主要有两种作用：1、模拟电路，主要用于放大信号，2、数字电路，主要用于无触点开关。

问题三：三极管的内部结构是怎么样的？

三极管的PN结和二极管的PN结是有一定的联系的，我们可以看一下二极管的PN结。

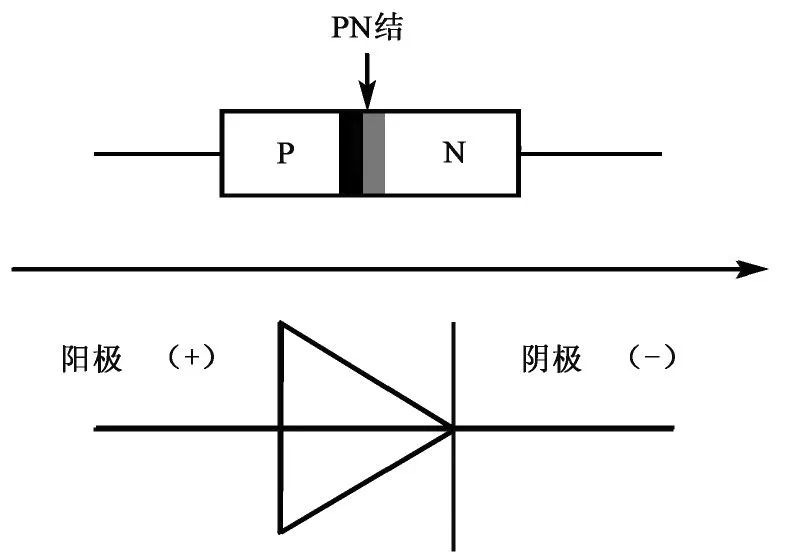

PN结示意图

三极管的PN结可以看做由两个PN结组成，组合的方式有两种，分别是PN-NP，形成PNP三极管；NP-PN，形成NPN三极管。

无论是NPN还是PNP三极管，都会有三个极：基极（b）、集电极（c）、发射极（e）。

值得注意的是，三极管里的P型和N型半导体掺杂浓度是不一样（划重点！后面要考）。比如NPN三极管，其e极连接的发射区是高浓度N型半导体，b极连接的基区是正常浓度的P型半导体，c极连接的集电区是正常浓度的N型半导体。

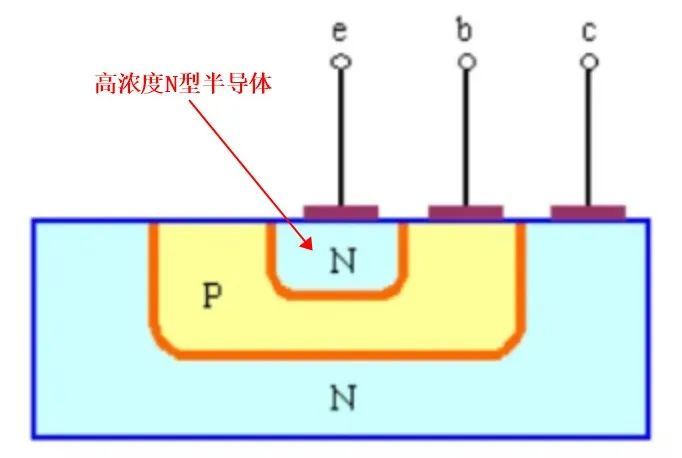

NPN三极管内部结构横截图

问题四：命名b极、c极、e极有什么特殊含义吗？

三极管极脚的命名，体现了三极管工作时的电子运动状态。

发射极（e）：Emitter，发射的意思，指发射区向基区发射电子；

基极（b）：Base，基地的意思，在基区中电子会发生扩散与复合运动；

集电极（c）：Collector，收集的意思，指集电区收集电子。

问题五：PNP型与NPN型的区别是什么？

结构不同：PNP型三极管是由两块P型半导体夹着一块N型半导体所组成的三极管；NPN型三极管是由两块N型半导体中间夹着一块P型半导体所组成的三极管。

PN结方向不同：PNP是共阴极，即两个PN结的N结相连做为基极；NPN则刚好于此相反。

两者的电源极性不同。

PNP型三极管与NPN型三极管更多的是结构不同，但两者的工作原理是一样的。

问题六：三极管的工作原理是什么？

如上面所讲，从结构上分析，三极管是可以看做由两个PN结组成。e极和b极间的PN结，可以叫做发射结，c及和b极间的PN结叫集电结。当PN结正偏时，电路导通；反偏时，电路不导通。所以三极管的工作状态与其发射结、集电结的偏置状态息息相关。

当我们给三极管加上电源，三极管就会进去工作状态。

三极管有三种工作状态：截止、放大、饱和。

其中截止：发射结反偏、集电结反偏。对于硅管来说，PN结的导通电压是0.7V，所以发射结电压Ube小于0.7V的导通电压时，发射结反偏，Ib为0.Uce>Ube，集电结反偏，三极管工作在截止状态。

放大：发射结正偏、集电结反偏。当发射结电压Ube等于0.7V的导通电压，发射结导通，Uce>Ube，集电结反偏。Ic=β * Ib，其中β正常情况下在几十到100多的范围内。Ib控制Ic，Ic与Ib近似于线性关系，在基极加上一个小信号电流，就能引起集电极大的信号电流输出。

饱和：发射结正偏、集点结正偏。Ube=0.7V，发射结正偏；Uce<Ube，集电结正偏。当三极管的集电结电流Ic增大到一定程度时，再增大Ib，Ic也不会增大，超出了放大区，进入了饱和区。三极管没有放大作用，集电极和发射极相当于短路，常与截止配合于开关电路。

综上，三极管工作状态的特点如下：

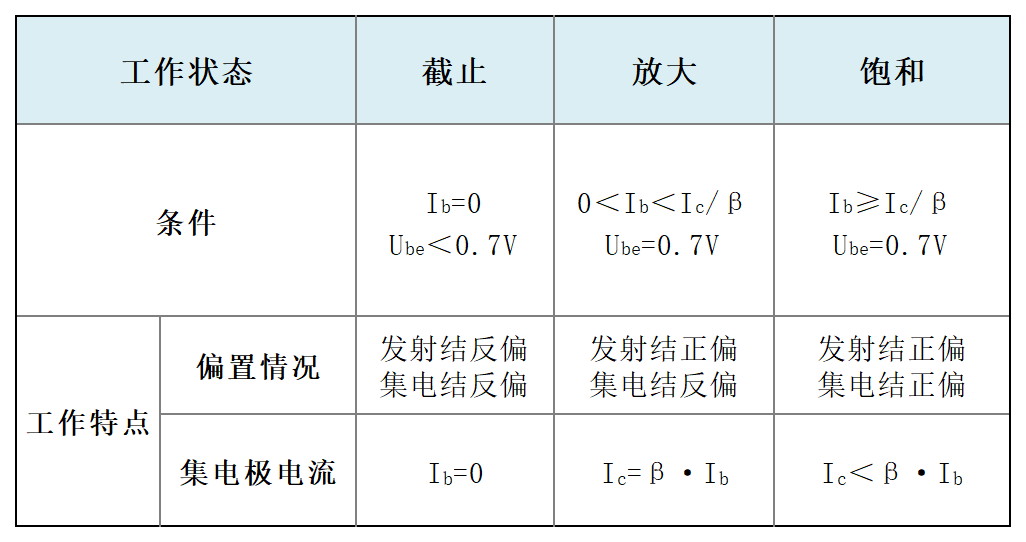

NPN三极管（硅管）工作状态的特点

问题七：为什么三极管能放大？

所谓的放大，指的用小信号撬动打信号。在三极管上，是基极电流（Ib）控制集电极电流（Ic）的变化，但Ic的变化比Ib的变化要大的多。

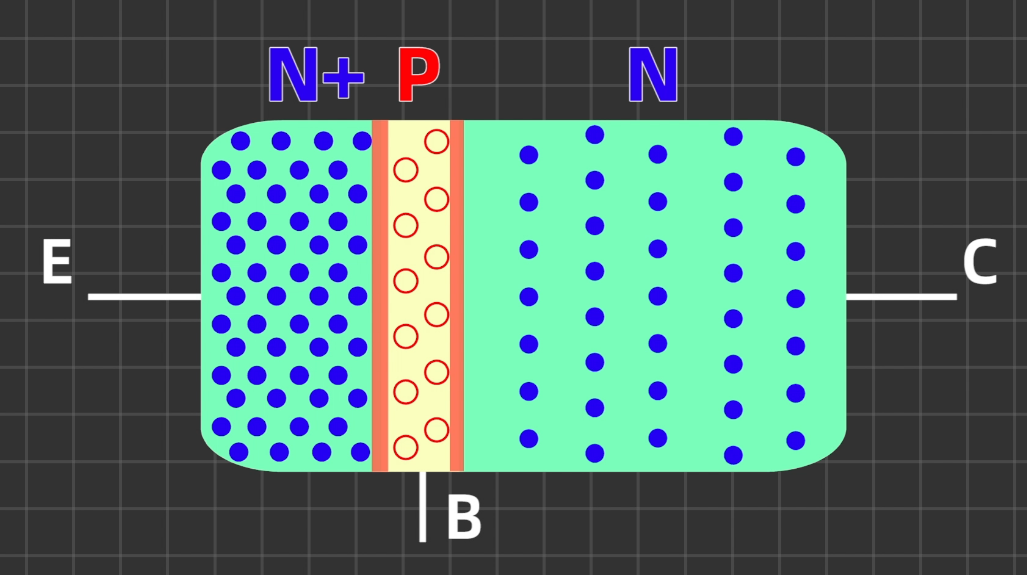

以NPN型三极管为例，发射区N型半导体的掺杂浓度比集电区N型半导体的要高，掺杂浓度高意味自由电子浓度高，这是三极管实现放大功能的关键。

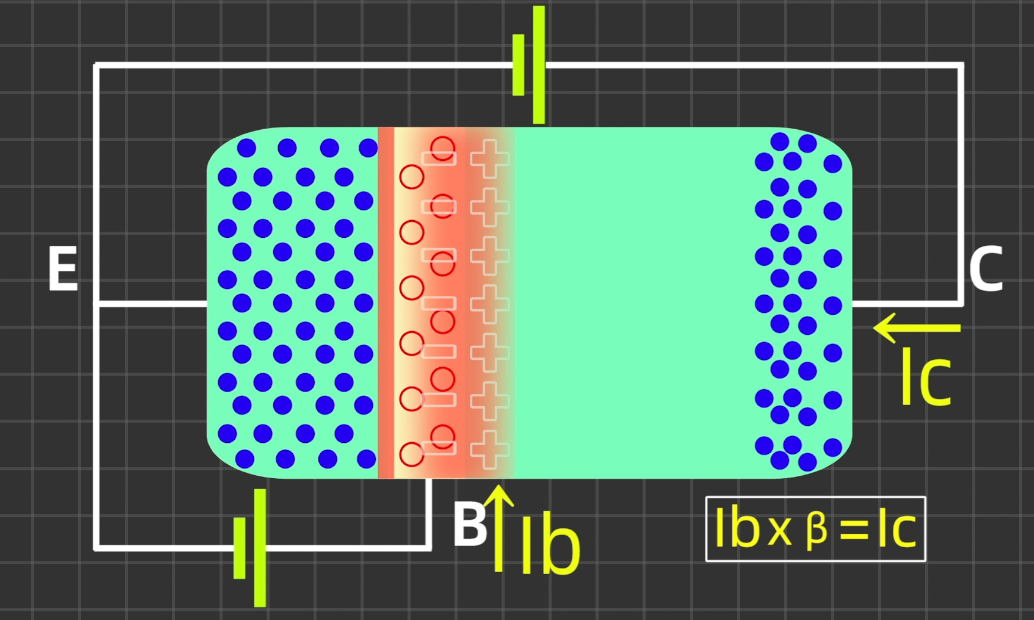

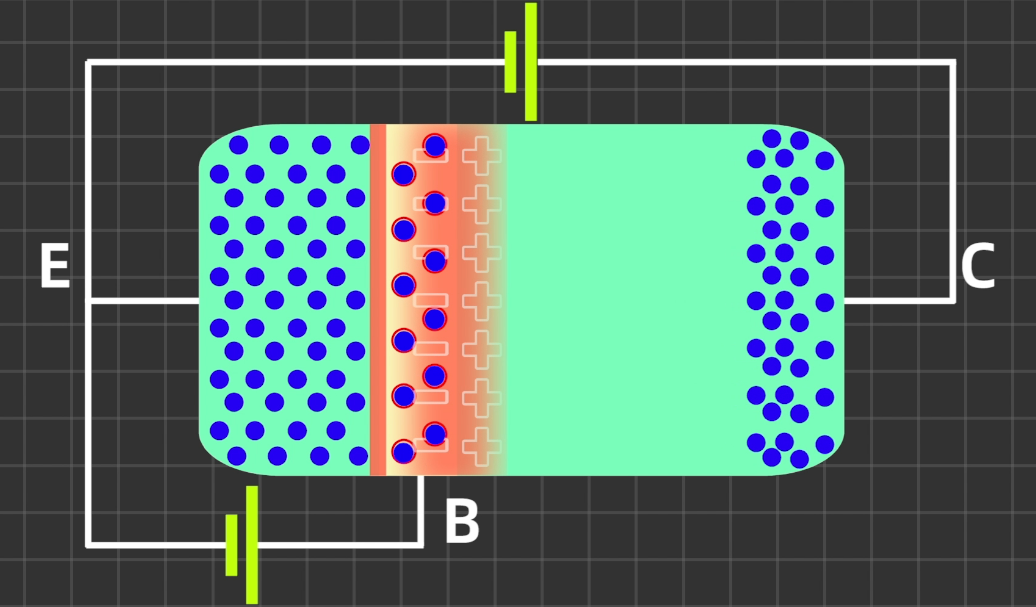

当发射结正偏且集电结反偏时，三极管处于放大工作状态。发射结正偏，发射结导通，由于发射区自由电子浓度较高，所以进入基区P型半导体的自由电子也多，基区电场增大。此时，虽然集电结反偏，但由于基区电场大于集电区，所以基区部分电子突破集电结耗尽层，产生漂移运动，进入集电极，使得集电结导通，产生Ic。

当Ib变大时，发射结自由电子浓度升高，漂移电子增多，Ic增大。所以Ib控制Ic，Ic与Ib近似于线性关系，只要我们在基极加上一个小信号电流，就能引起集电极大的信号电流输出。

问题八：三极管如何实现开关功能？

三极管用作开关是，只有截止、饱和两个状态。截止状态看作是“关”，饱和状态看作是“开”。

重点是，三极管在什么情况下导通？什么情况下又会关断？

控制Ib即可实现开关功能。当Ib=0，发射结没有导通，三极管工作在截止状态。当Ib≥1mA时，完全可以保证三极管工作在饱和状态，对于小功率的三极管此时Ic为几十到几百mA，驱动继电器、蜂鸣器等功率器件绰绰有余。

问题九：三极管有什么特性？

流控特性：即电流控制电流，b极电流可以控制c极电流的有无与大小。

放大特性：b极电流的小变化可引起c极电流的大变化。

开关特性：除了放大作用，三极管还能用作开关。比如当NPN三极管的e极接地，b极电流>1㎃时，三极管完全导通，起到开关作用。

问题十：三极管有哪些应用？

三极管主要应用电路：

放大电路：用作电压或电流放大。

振荡电路：用作调制、解调或自激振荡。

开关电路：做闸流、限流或开关管。

在生活中，常见家里音响中的功率放大器，主要器件就是三极管，它可以把很弱的声音信号放大到足以振动扬声器发出声音。还有楼道里的触摸开关、光敏开关，以及天天都离不开的手机、电脑充电器、电视等都会用到三极管。
